汽車車軸水浸超聲波自動探傷設備

飛泰汽車車軸水浸超聲波自動探傷設備介紹

飛泰生產的這款超聲波探傷設備主要用于車軸的缺陷檢測，替代現有人工探傷作業，提高車軸探傷速度和探傷精度。車軸檢測類型有粗加工軸RV1SH、電車車軸、粗加工車軸RV2SH、粗加工軸 FSHPE。設備檢測符合 ISO5948 探傷要求及國鐵標準。

車軸探傷設備采用水浸方法對車輛、機車、地鐵粗加工車軸實施超聲波檢測，檢測任務主要為材料性缺陷如：裂紋、分層、夾雜、白點、折疊、氣孔等類型。機械全部采用自動化，包括上下料等輔機裝備。

汽車車軸水浸超聲波自動探傷設備結構介紹

探傷設備采用傳統水浸超聲探傷原理，將待探測車軸沉入凈水槽，利用三軸移動機構帶動超聲探頭組移動。同時在水槽內設置滾動軸，帶動車軸旋轉。以完成對車軸全表面檢測。

車軸由上料臺架步進輸送至對中位完成對中，后車軸搬運桁架動作，將車軸從臺架上取出并放入水浸探傷設備水槽內，隨即撤出水槽。

水槽內有一對旋轉輥，驅動車軸繞其軸線勻速旋轉。探傷設備配置有三軸機器手，機械手末端帶有超聲探頭（組）。開始探傷時，車軸勻速旋轉，每當車軸旋轉一圈時，探頭沿軸向步進一段距離（保證每次檢測區域部分重合）。當探傷完成后，搬運桁架將車軸取走放在下料臺架上，臺架側配置風刀對車軸表面水分進行吹掃，隨后由臺架步進至下一工位。

車軸徑向檢測方法

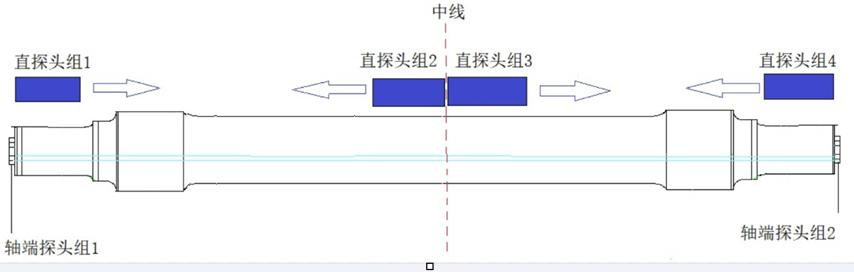

徑向檢測主要由直探頭陣列組組成，分別由兩個導軌移動相應探頭組至指定位置，探頭組布置示意圖如圖所示，

探頭檢測走向示意圖

車軸軸端檢測方法

軸端探頭組：兩個端面的探頭架中，設置 4 個探頭，2 個 2M PΦ20 直探頭，分布于軸端 1/2R 內，用于車軸透聲性能檢查及大裂紋的檢測；兩個小角度探頭用于軸頸根部橫向裂紋的掃查。

耦合介質

探傷使用耦合介質選擇工業凈水或市政自來水。水循環系統配備過濾和加壓等裝置，以改善水質和水量，使其達到耦合要求。探傷后選擇循環使用，設備設有檢測過程消泡裝置。

探傷設備主要技術參數

（1） 車軸內部缺陷檢測（徑向檢測）：探傷靈敏度為Φ1平底孔/300 最大聲程，信噪比 a＞12dB，重復性 b±2dB，穩定性 c±3dB 盲區＜10mm，聲程方向分辨力 5mm，掃查方向分辨力 10mm。

（2） 車軸徑向透聲檢測（徑向檢測）：透聲性檢測，底波衰減應小于 4dB。

（3） 車軸軸向內部缺陷檢測（軸向檢測）：探傷靈敏度為Φ2 平底孔/380 最大聲程；Φ6 平底孔/381~750 最大聲程；Φ9.5 平底孔/751~1500 最大聲程；信噪比 a＞12dB，重復性 b±2dB，穩定性 c±3dB 盲區＜10mm，聲程方向分辨力 5mm，掃查方向分辨力 10mm。

（4） 車軸軸向透聲檢測（軸向檢測）：40%/2MHz 或 90%/5MHz。

（5） 車軸非必要檢測區域（軸端及過渡圓弧處）的檢測能力（徑向檢測）：探傷靈敏度為Φ1 平底孔/300 最大聲程，信噪比 a＞12dB，重復性 b±2dB，穩定性 c±3dB 盲區＜10mm，聲程方向分辨力 5mm，掃查方向分辨力 10mm。

檢測結果處理系統

自動檢測結果可以存儲、打印，還可以在存儲介質上存儲檢測記錄（檢測曲線及其有關數據），工控機永久存儲連續檢測記錄。檢測結果需要修改時，使用密碼授權。

（1）探傷統計

即時在探傷儀器屏幕上顯示出正品及不合格品的數量。

（2）聲光報警功能

在自動檢測的過程中，當系統檢查到缺陷或分層和測厚耦合不良時，系統將自動產生聲光報警。

（3）樣棒校驗儲存

在樣棒校驗完成后，相關的參數可以在工控機中儲存，以備下一次檢測同規格時調用。
