超聲波自動探傷系統作為一種先進的無損檢測技術，可以配備多種機械部件組成一整套自動化探傷線。它通過利用超聲波在材料中的傳播和反射特性，實現對工件內部缺陷的準確檢測和定位。

超聲波自動探傷系統的核心功能之一在于其實時性檢測能力。傳統的無損探傷方法往往需要耗費大量時間人力，而超聲波自動探傷系統則能夠顯著提高探傷速度。通過機械傳動裝置和自動化控制系統，超聲波探頭能夠在預設的程序控制下，與工件實現自動相對移動，從而快速、準確地完成對整個工件掃描。這一功能不僅大幅提升了檢測效率，還有效降低了人工操作帶來的誤差。

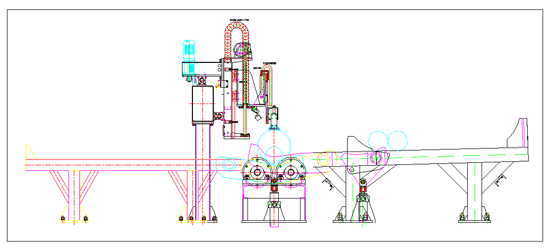

鋼管超聲波探傷系統示意圖

超聲波自動探傷系統具備精確的缺陷定位能力。當超聲波在材料內部傳播時，遇到缺陷如裂紋、夾雜、氣孔等，會在界面邊緣發生反射，形成特定的脈沖波形。這些波形被接收器捕捉后，經過高速數據采集、量化、計算和判別，可以準確判斷缺陷的位置、大小和性質。系統通常采用多通道模擬方式，利用嵌入式DSP子系統實現高速數據采集和實時處理，確保缺陷定位的準確性和可靠性。此外，通過軟件算法的優化，系統還能實現對缺陷的當量計算，即根據反射波形的特征參數，估算缺陷的實際尺寸和形狀。

超聲波自動探傷系統還具備實時報警功能。在檢測過程中，一旦系統檢測到異常信號，即會立即觸發報警機制，通過聲光報警或屏幕顯示等方式提醒操作人員。這一功能對于確保工件質量和安全生產具有重要意義。傳統的探傷設備通常采用模擬電路實現閘門報警，而超聲波自動探傷系統則采用軟件方法進行波形閘門比較，實現了更加靈活、準確的報警控制。系統可以根據實際需求設定不同的DAC進波報警門、DAC失波報警門和動態定量門，同時結合數字濾波和數字相關報警技術，極大地提高了報警的準確性和可靠性。

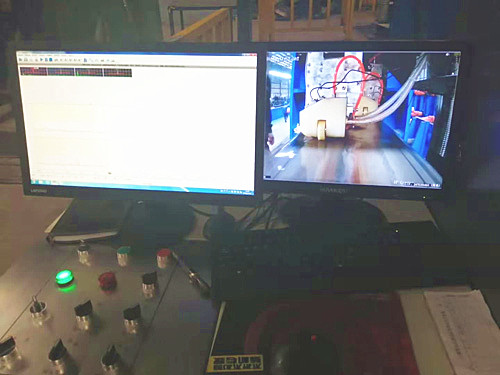

4通道超聲波探傷系統操作臺

超聲波自動探傷系統還具有強大的數據處理和記錄功能。在檢測過程中，系統能夠全面記錄檢測數據，包括缺陷圖像、檢測時間、位置信息等。通過計算機數據管理系統，用戶可以方便地查詢、導出和打印檢測報告。

飛泰超聲波自動探傷系統具備實時檢測與報警、缺陷定位、缺陷當量計算、波形顯示與數據分析、自動化控制、多通道檢測以及記錄與報告等多種功能。有需要的老板可以電話聯系我們，告知我們探傷工件的種類、工件的尺寸、探傷需求，我們會根據工件設計一套合適的探傷系統。
